Comandos De Autocad 2016 En Ingles

¡Hola, futuros maestros de AutoCAD! Están a punto de conquistar esos comandos y brillar en el examen. Vamos a repasar juntos algunos comandos clave de AutoCAD 2016 en inglés. ¡Confíen en ustedes, lo van a lograr!

Comandos de Dibujo (Drawing Commands)

Aquí repasaremos cómo crear las formas básicas. Recuerden practicar mucho para memorizarlos. Cada uno tiene sus opciones. ¡No se rindan!

LINE: Crea segmentos de línea recta. Escriban LINE o solo L en la línea de comandos. Especificen el primer punto y luego el siguiente. ¡Sigan agregando puntos para crear una polilínea!

CIRCLE: Dibuja un círculo. Pueden usar CIRCLE o C. Tienen opciones como especificar el centro y el radio, o el centro y el diámetro. También, pueden usar tres puntos (3P), dos puntos (2P) o Tangente, Tangente, Radio (TTR).

ARC: Crea un arco. Escriban ARC o A. Hay varias maneras de definir un arco. Tres puntos es una de las más comunes. Usen 3 Point si AutoCAD se los pide.

RECTANGLE: Dibuja un rectángulo. RECTANGLE o REC es la clave. Especifiquen el primer punto de la esquina y luego el opuesto. También pueden especificar chaflanes, elevación y ancho.

POLYGON: Crea un polígono regular cerrado. Usen POLYGON o POL. Definan el número de lados. Luego, especifiquen el centro o el borde. Pueden elegir entre inscrito (Inscribed) o circunscrito (Circumscribed).

Comandos de Modificación (Modify Commands)

Ahora vamos a ver cómo editar lo que ya dibujaron. Estos comandos son cruciales. Presten atención a las opciones de cada uno.

MOVE: Mueve objetos de un lugar a otro. Escriban MOVE o M. Seleccionen los objetos y luego especifiquen el punto base y el punto de destino. ¡Así de fácil!

COPY: Copia objetos. Usen COPY o CO (o CP). Seleccionen los objetos, especifiquen el punto base y luego creen múltiples copias. ¡Ahorrarán mucho tiempo!

ROTATE: Rota objetos alrededor de un punto base. ROTATE o RO es el comando. Seleccionen los objetos y especifiquen el punto base. Luego, definan el ángulo de rotación.

SCALE: Cambia el tamaño de los objetos. Escriban SCALE o SC. Seleccionen los objetos, especifiquen el punto base y el factor de escala. Si el factor es mayor que 1, se agranda. Si es menor, se reduce.

TRIM: Recorta objetos. Usen TRIM o TR. Seleccionen los objetos que actúan como "bordes de corte". Luego, seleccionen las partes que desean recortar. ¡Muy útil para limpiar dibujos!

EXTEND: Extiende objetos hasta que alcancen otro objeto. EXTEND o EX. Seleccionen el objeto que actúa como "límite". Luego, seleccionen el objeto que desean extender.

OFFSET: Crea copias paralelas de líneas, círculos, arcos, etc. Usen OFFSET o O. Definan la distancia de desfase y luego seleccionen el objeto a desfasar. ¡Muy práctico!

Comandos de Anotación (Annotation Commands)

Finalmente, aprendan a agregar texto y cotas. La presentación es importante. Estos comandos les ayudarán a documentar sus diseños.

TEXT: Crea texto de una sola línea. TEXT o T. Especifiquen el punto de inicio, la altura del texto y el ángulo de rotación. Luego, escriban su texto.

MTEXT: Crea texto de múltiples líneas. Usen MTEXT o MT. Definan un cuadro de texto y luego escriban su texto. Pueden formatear el texto con diferentes fuentes, tamaños y colores.

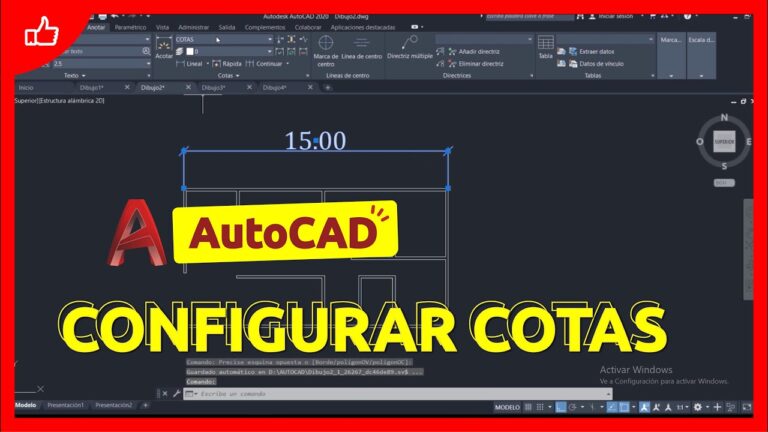

DIMENSION: Este es un comando principal. Para agregar cotas. Pueden usar sus variantes como DIMLINEAR (cotas lineales), DIMRADIUS (cotas de radio), DIMDIAMETER (cotas de diámetro), etc.

Resumen

¡Excelente trabajo! Repasamos los comandos de dibujo, modificación y anotación más comunes en AutoCAD 2016. LINE, CIRCLE, MOVE, COPY, TRIM, TEXT y DIMENSION son esenciales. Recuerden: la práctica hace al maestro. ¡Estudien mucho y confíen en sus habilidades! ¡Éxito en el examen!
