¡Hola a todos! Prepárense para dominar los circuitos RLC. Vamos a repasar sobreamortiguados, subamortiguados y críticamente amortiguados. ¡No se preocupen, lo haremos paso a paso!
Circuitos RLC: Introducción

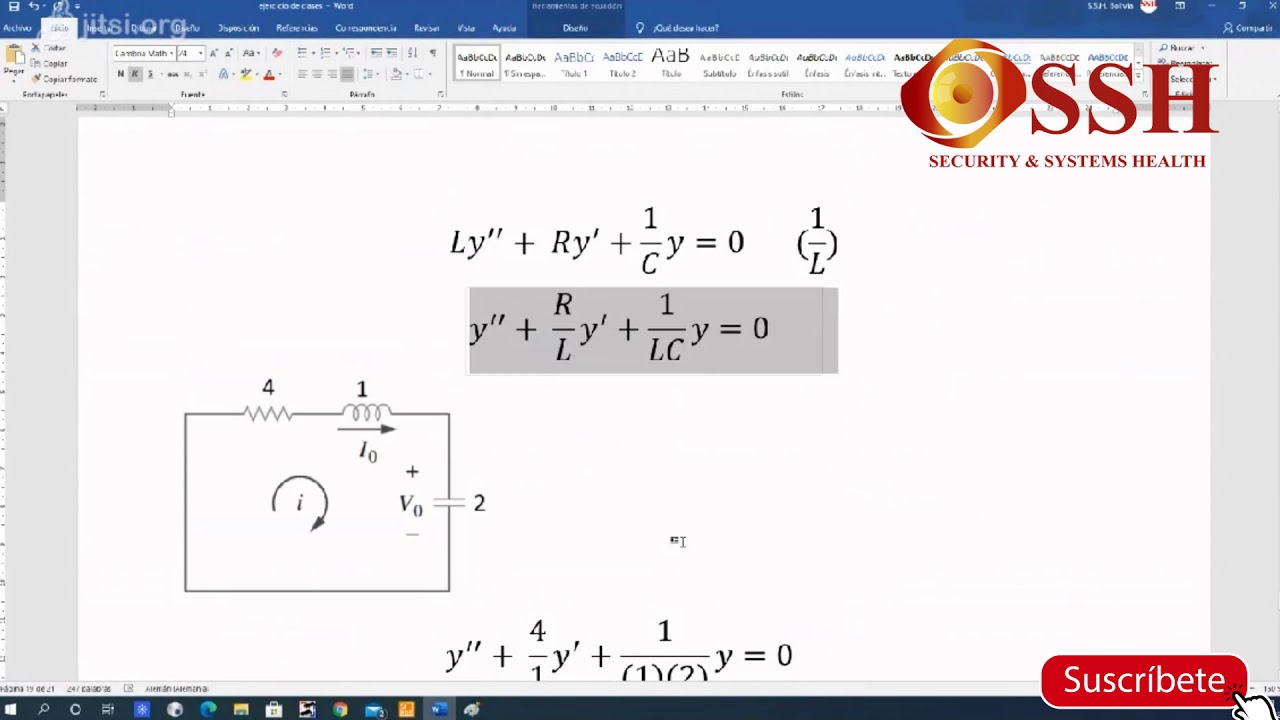

Un circuito RLC contiene una resistencia (R), un inductor (L) y un condensador (C). Estos componentes interactúan para crear comportamientos oscilatorios. La forma en que estos componentes interactúan define el tipo de respuesta del circuito.
La clave para entenderlos reside en la relación entre la resistencia, la inductancia y la capacitancia. Esta relación determina cómo se disipa la energía en el circuito. ¡Vamos a explorar los diferentes casos!
Must Read
Amortiguamiento en Circuitos RLC

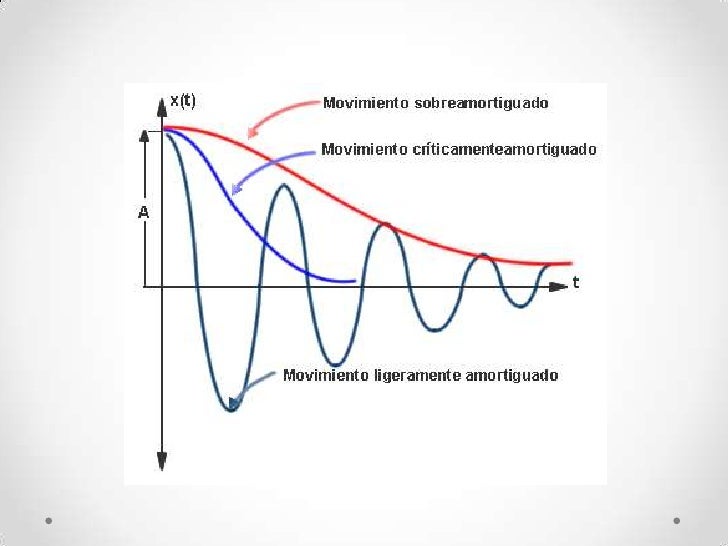

El amortiguamiento describe cómo la energía oscilatoria en un circuito RLC se disipa con el tiempo. Existen tres tipos principales: sobreamortiguado, subamortiguado y críticamente amortiguado.
Circuito Sobreamortiguado
Un circuito sobreamortiguado regresa a su estado de equilibrio lentamente y sin oscilaciones. La resistencia es muy alta en relación con la inductancia y la capacitancia. Imaginen un columpio al que le ponen mucho freno. Se detiene suavemente, sin balancearse.
Matemáticamente, la condición para un circuito sobreamortiguado es: ζ > 1, donde ζ es el factor de amortiguamiento. También se puede expresar como: R > 2√(L/C).
La respuesta del circuito es una suma de dos exponenciales decrecientes. No hay oscilaciones.
Circuito Subamortiguado
Un circuito subamortiguado oscila alrededor del estado de equilibrio antes de finalmente estabilizarse. La resistencia es baja en relación con la inductancia y la capacitancia. Piensen en un columpio al que le dan un pequeño empujón: oscila varias veces antes de detenerse.
Matemáticamente, la condición para un circuito subamortiguado es: ζ < 1. En términos de componentes: R < 2√(L/C).
La respuesta del circuito incluye una función senoidal multiplicada por una exponencial decreciente. Esto causa las oscilaciones amortiguadas.
Circuito Críticamente Amortiguado
Un circuito críticamente amortiguado regresa a su estado de equilibrio lo más rápido posible sin oscilaciones. Es el punto justo entre el sobreamortiguamiento y el subamortiguamiento. Imaginen un columpio que se detiene en el punto de equilibrio sin ni siquiera balancearse.
Matemáticamente, la condición es: ζ = 1. Esto se cumple cuando R = 2√(L/C).
La respuesta del circuito es una exponencial decreciente. Es la respuesta más rápida sin oscilación.
Identificando el Tipo de Amortiguamiento
Para determinar el tipo de amortiguamiento, calculen el factor de amortiguamiento ζ. Recuerden que: ζ = R / (2√(L/C)). Luego, compárenlo con 1.
Si ζ > 1, es sobreamortiguado. Si ζ < 1, es subamortiguado. Si ζ = 1, es críticamente amortiguado.
Aplicaciones
Los circuitos RLC se utilizan en una variedad de aplicaciones. Los circuitos sobreamortiguados se usan en sistemas donde se requiere una respuesta lenta y estable. Los circuitos subamortiguados se usan en osciladores. Los circuitos críticamente amortiguados se usan en sistemas de control donde se requiere una respuesta rápida y precisa.
Resumen
Sobreamortiguado: Regreso lento al equilibrio, sin oscilaciones (R > 2√(L/C)). Subamortiguado: Oscilaciones antes de alcanzar el equilibrio (R < 2√(L/C)). Críticamente Amortiguado: Regreso más rápido al equilibrio sin oscilaciones (R = 2√(L/C)).
¡Estudien con confianza y recuerden practicar con ejercicios! ¡Éxito en su examen!
