Hoy exploraremos un componente esencial en la automatización y el control neumático: el cilindro neumático. Veremos dos tipos principales: el cilindro de simple efecto y el cilindro de doble efecto. Entender sus diferencias y aplicaciones es crucial para comprender el funcionamiento de muchos sistemas industriales.

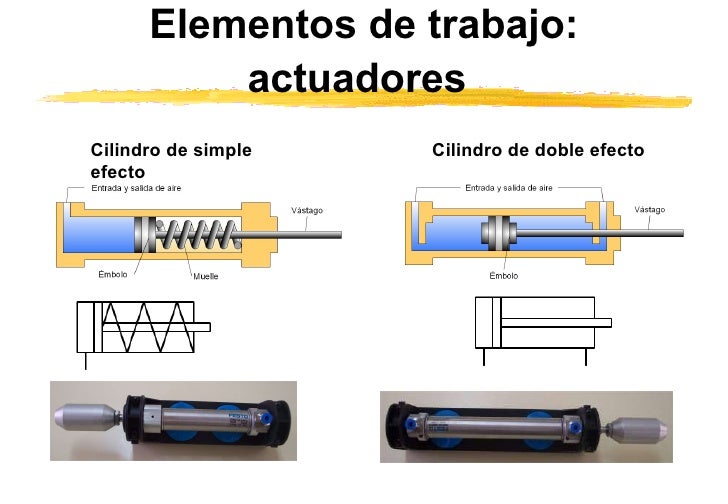

Cilindro de Simple Efecto
Un cilindro de simple efecto es un dispositivo neumático que realiza trabajo en una sola dirección. Utiliza aire comprimido para extender el vástago. El retorno del vástago a su posición original se realiza mediante un resorte interno o, en algunos casos, por gravedad. Esto significa que solo hay una conexión de aire al cilindro.
¿Cómo funciona? El aire comprimido entra en la cámara del cilindro y empuja el pistón. Este movimiento extiende el vástago. Cuando se corta el suministro de aire, el resorte interno empuja el pistón de vuelta a su posición inicial, retrayendo el vástago. El aire de la cámara se libera a través del mismo orificio por el que entró.
Must Read
Características clave:
- Una sola conexión de aire: Facilita la instalación y el control.
- Retorno por resorte: Simplifica el diseño del sistema.
- Carrera limitada: Debido al espacio necesario para el resorte.
- Menor control de la velocidad de retorno: El resorte dicta la velocidad.
Ejemplos de aplicación: Los cilindros de simple efecto se utilizan comúnmente en aplicaciones donde se necesita una fuerza en una sola dirección. Algunos ejemplos son el prensado ligero, el marcado y la sujeción. También se utilizan en sistemas de frenado neumático en pequeños vehículos o maquinaria.
Cilindro de Doble Efecto
A diferencia del cilindro de simple efecto, un cilindro de doble efecto utiliza aire comprimido para realizar trabajo en ambas direcciones: extensión y retracción del vástago. Tiene dos conexiones de aire, una para cada dirección del movimiento. No necesita un resorte para el retorno.
¿Cómo funciona? Para extender el vástago, se introduce aire comprimido por una de las conexiones. Este aire empuja el pistón hacia adelante. El aire de la otra cámara se libera. Para retraer el vástago, se invierte el proceso. El aire entra por la segunda conexión, empujando el pistón hacia atrás, y el aire de la primera cámara se libera.
Características clave:
- Dos conexiones de aire: Permite el control en ambas direcciones.
- Control total del movimiento: Se puede controlar la velocidad y la fuerza tanto en la extensión como en la retracción.
- Carrera variable: No está limitada por un resorte.
- Mayor complejidad en el control: Requiere válvulas y sistemas de control más sofisticados.
Ejemplos de aplicación: Los cilindros de doble efecto son muy versátiles y se utilizan en una amplia gama de aplicaciones industriales. Se emplean en sistemas de elevación, actuadores de válvulas, sistemas de transporte y en general, en cualquier aplicación que requiera movimiento lineal controlado en ambas direcciones. En la industria automotriz, se usan en robots de soldadura y ensamblaje. También en la maquinaria de embalaje y en la automatización de procesos industriales.
Comparación: Simple Efecto vs. Doble Efecto
La elección entre un cilindro de simple efecto y un cilindro de doble efecto depende de la aplicación específica. El cilindro de simple efecto es más simple y económico. Es adecuado para aplicaciones donde el retorno se puede realizar por resorte o gravedad. El cilindro de doble efecto ofrece mayor control y versatilidad. Es ideal para aplicaciones que requieren fuerza y control en ambas direcciones del movimiento.
En resumen, ambos tipos de cilindros son herramientas importantes en la automatización. Comprender sus principios de funcionamiento y aplicaciones te permitirá diseñar e implementar sistemas neumáticos eficientes y efectivos.
