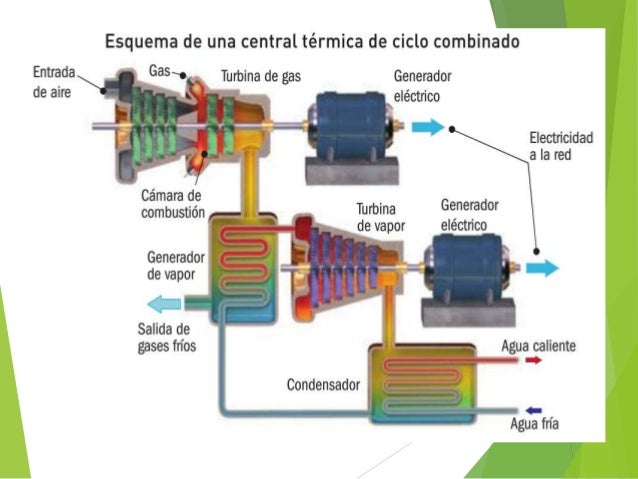

Un Ciclo Combinado de Gas y Vapor (CCGV) es una forma eficiente de generar electricidad que combina dos ciclos termodinámicos: un ciclo de turbina de gas y un ciclo de turbina de vapor. El calor residual del ciclo de gas se utiliza para generar vapor, que a su vez alimenta la turbina de vapor, aumentando la eficiencia general del sistema.
¿Dónde se Usa?
Las plantas de CCGV son ampliamente utilizadas en centrales eléctricas en todo el mundo. Son una opción popular debido a su alta eficiencia, menor emisión de contaminantes en comparación con otras plantas de combustibles fósiles y flexibilidad en el uso de combustibles como gas natural.
El Proceso Paso a Paso:
- Fase 1: Combustión y Generación de Gas: Se quema combustible (normalmente gas natural) en una turbina de gas. La alta presión y temperatura de los gases de combustión hacen girar la turbina, la cual está conectada a un generador eléctrico. Por ejemplo, la turbina de gas quema 50 metros cúbicos de gas natural por segundo.
- Fase 2: Recuperación de Calor: Los gases de escape de la turbina de gas, que aún están muy calientes (alrededor de 600°C), se dirigen a un Generador de Vapor de Recuperación de Calor (HRSG). En este intercambiador de calor, el calor de los gases se utiliza para hervir agua y generar vapor a alta presión.
- Fase 3: Generación de Vapor: El vapor generado en el HRSG alimenta una turbina de vapor. La energía del vapor hace girar la turbina, que también está conectada a un generador eléctrico. Esto genera electricidad adicional. Por ejemplo, se producen 100 toneladas de vapor por hora.
- Fase 4: Condensación y Recirculación: El vapor que sale de la turbina de vapor se enfría y se condensa nuevamente en agua. Esta agua condensada luego se bombea de regreso al HRSG para repetir el ciclo. Se recupera el 95% del agua para reutilizarla.
Beneficios Clave:
- Alta Eficiencia: Los CCGV pueden alcanzar eficiencias superiores al 60%, significativamente más altas que las plantas de ciclo simple.
- Flexibilidad: Pueden arrancar y detenerse relativamente rápido, lo que las hace ideales para equilibrar la red eléctrica.
- Menor Impacto Ambiental: Producen menos emisiones de gases de efecto invernadero por unidad de energía generada en comparación con las centrales de carbón.
En resumen, el Ciclo Combinado de Gas y Vapor es una tecnología probada y confiable para la generación de electricidad que maximiza la eficiencia energética y minimiza el impacto ambiental.
