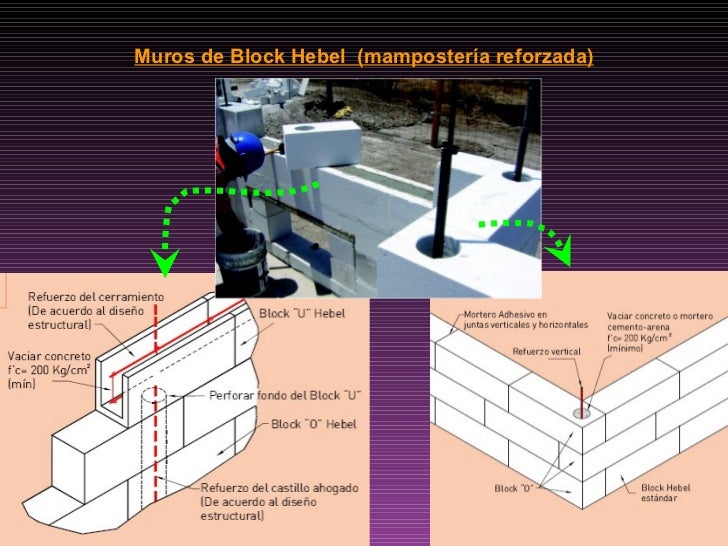

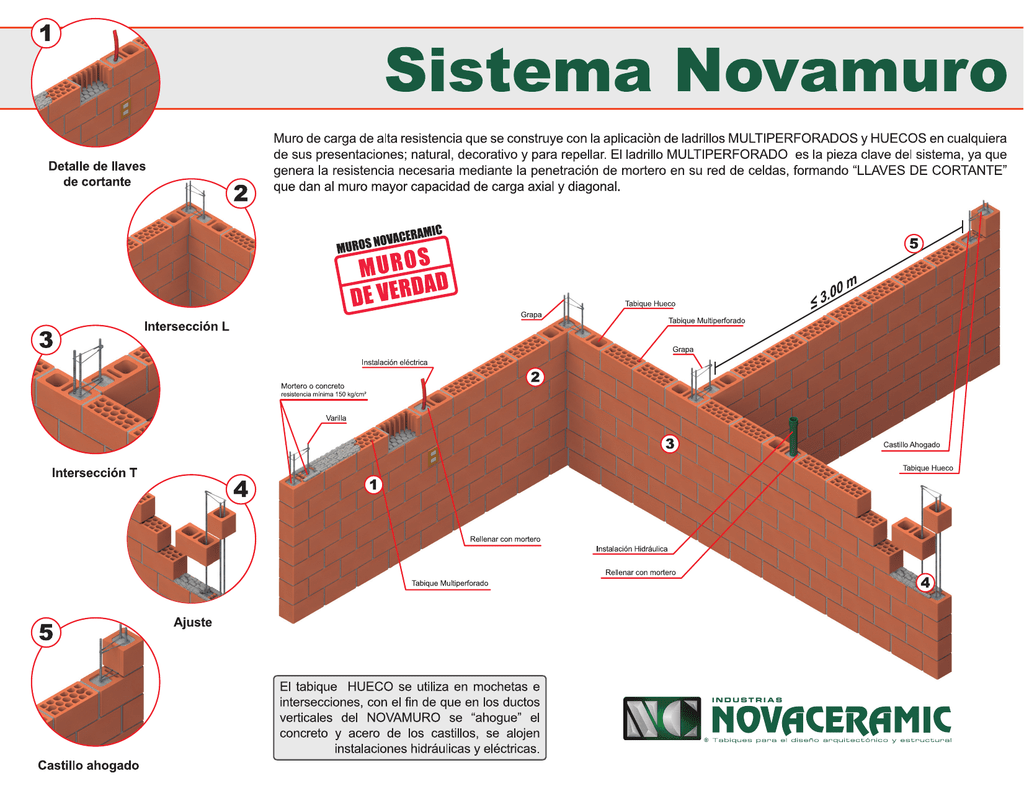

Un Castillo Ahogado en Muro de Block es un tipo específico de refuerzo vertical dentro de un muro construido con bloques de concreto (blocks). Esencialmente, es una columna de concreto que se vierte dentro de un espacio hueco creado intencionalmente en el muro, y está conectada a la cimentación y, idealmente, a la cadena de cerramiento superior.
¿Qué significa "Ahogado"?
La palabra "ahogado" se refiere a que el castillo está dentro del muro de block. No es una columna independiente que sobresale. Está completamente integrado y oculto dentro de la estructura del muro.
Pasos para crear un Castillo Ahogado:
- Construcción del Muro: Al levantar el muro de block, se dejan espacios verticales huecos a intervalos regulares. Estos espacios se alinean verticalmente desde la cimentación hasta la parte superior del muro. La distancia entre estos espacios dependerá de los cálculos estructurales.
- Colocación de Acero de Refuerzo: Dentro de estos espacios huecos, se inserta una armadura de acero. Esta armadura consiste en varillas de acero verticales (generalmente varilla corrugada) unidas por estribos (anillos de acero) que las mantienen en su lugar y evitan que se pandeen bajo carga.

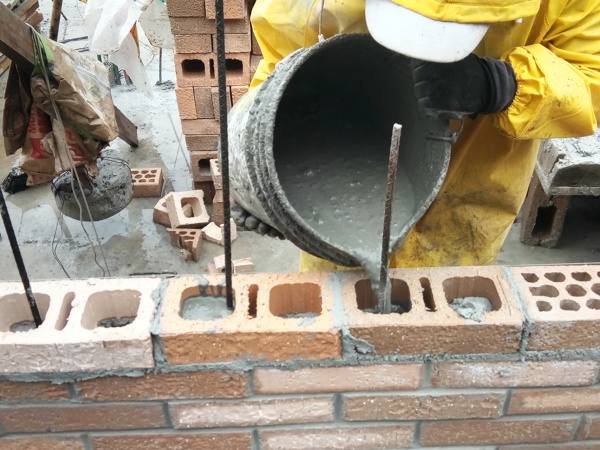

- Vertido del Concreto: Una vez colocada la armadura, se vierte concreto dentro del espacio hueco. Este concreto debe ser de una consistencia que permita que fluya y llene completamente el espacio, asegurando que envuelva completamente la armadura de acero. Es importante vibrar el concreto para eliminar burbujas de aire y asegurar una buena compactación.
- Conexión con la Cimentación y Cadena de Cerramiento: El castillo debe estar firmemente conectado a la cimentación en la parte inferior, y preferiblemente conectado a una cadena de cerramiento (un elemento estructural horizontal) en la parte superior. Esto asegura que las cargas se transfieran eficientemente a través de toda la estructura.
¿Por qué son importantes los Castillos Ahogados?
Los castillos ahogados cumplen varias funciones cruciales en un muro de block:
Must Read
- Resistencia Vertical: Proporcionan resistencia a las cargas verticales, como el peso del techo y otras estructuras superiores.
- Resistencia Lateral: Ayudan a resistir las fuerzas laterales, como las causadas por el viento o los sismos. Sin los castillos, el muro podría ser susceptible a agrietarse o colapsar.
- Integridad Estructural: Integran el muro, actuando como "pilares" verticales que conectan la cimentación con la parte superior. Esto ayuda a distribuir las cargas de manera uniforme y a prevenir la falla del muro.
Ejemplo Cotidiano:
Imagina un muro de block como una pared hecha de ladrillos Lego. Los bloques individuales son débiles por sí solos, pero cuando se unen y se refuerzan con los castillos ahogados (piensa en varillas y concreto), se crea una estructura mucho más fuerte y resistente.
Consideraciones Finales:
El diseño y la construcción de castillos ahogados deben ser realizados por profesionales calificados (ingenieros o arquitectos) para asegurar que cumplen con los códigos de construcción y que proporcionan la resistencia necesaria para la estructura. La calidad del concreto, el tamaño y la colocación del acero de refuerzo, y la correcta conexión con la cimentación son factores críticos para el buen funcionamiento de los castillos.
