Vamos a calcular la capacitancia de un capacitor de placas paralelas con un dieléctrico. Este problema es fundamental en la física.
Paso 1: Capacitor sin dieléctrico
Primero, imaginemos un capacitor de placas paralelas sin ningún material entre las placas. La capacitancia, C0, en este caso se define como: C0 = ε0 * (A / d). Aquí, ε0 es la permitividad del vacío, A es el área de las placas, y d es la distancia entre las placas.
Must Read

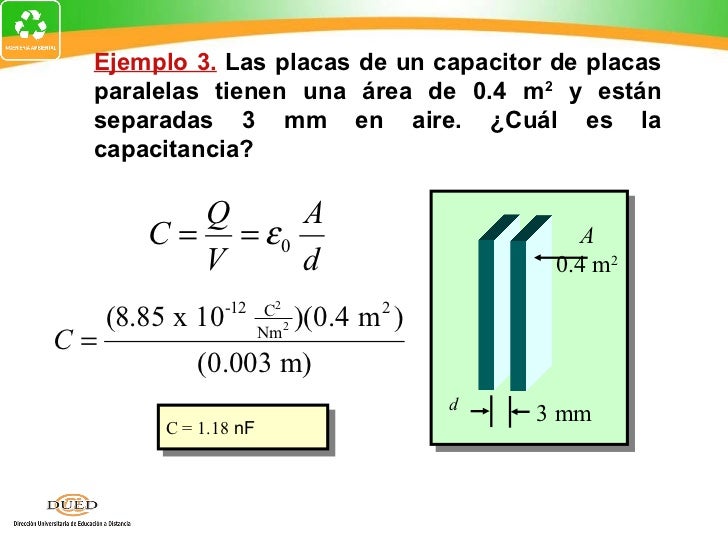

Por ejemplo, si tenemos un capacitor con placas de área 1 m2 y una distancia de 1 mm (0.001 m), entonces: C0 = 8.85 x 10-12 F/m * (1 m2 / 0.001 m) = 8.85 x 10-9 F, que es 8.85 nF.
Paso 2: Introduciendo el dieléctrico
Ahora, vamos a llenar el espacio entre las placas con un material dieléctrico. Un dieléctrico es un aislante que aumenta la capacitancia. Cada material dieléctrico tiene una constante dieléctrica, representada por la letra κ (kappa).
La constante dieléctrica indica cuánto aumenta la capacitancia en comparación con el vacío. Por ejemplo, el papel tiene una constante dieléctrica de aproximadamente 3.5, mientras que el vidrio puede tener una constante dieléctrica de 4 a 7.
Paso 3: Cálculo de la capacitancia con dieléctrico
Cuando se introduce un dieléctrico, la nueva capacitancia, C, se calcula multiplicando la capacitancia original (sin dieléctrico) por la constante dieléctrica: C = κ * C0.
Sustituyendo la fórmula de C0, obtenemos: C = κ * ε0 * (A / d). Esta es la fórmula clave.
Paso 4: Ejemplo con dieléctrico
Usando el ejemplo anterior, si insertamos papel (κ = 3.5) entre las placas, la nueva capacitancia será: C = 3.5 * 8.85 x 10-9 F = 3.0975 x 10-8 F, que es aproximadamente 30.98 nF.
Observa cómo la capacitancia aumentó significativamente al introducir el dieléctrico.
Paso 5: Permitivity del material dieléctrico
A veces, en lugar de la constante dieléctrica, se da la permitividad del material, ε. La permitividad del material está relacionada con la permitividad del vacío y la constante dieléctrica por la siguiente ecuación: ε = κ * ε0. Esto significa que podemos escribir la capacitancia como: C = ε * (A / d).
Es importante recordar que la permitividad del material ya tiene en cuenta la constante dieléctrica. Por lo tanto, no es necesario multiplicarla nuevamente por κ.
Paso 6: Resumen
En resumen, para calcular la capacitancia de un capacitor de placas paralelas con un dieléctrico, sigue estos pasos: 1. Identifica el área de las placas (A) y la distancia entre ellas (d). 2. Encuentra la constante dieléctrica (κ) del material. 3. Utiliza la fórmula: C = κ * ε0 * (A / d) o C = ε * (A / d), donde ε0 = 8.85 x 10-12 F/m.
¡Con estos pasos, puedes calcular la capacitancia de cualquier capacitor de placas paralelas con un dieléctrico!
