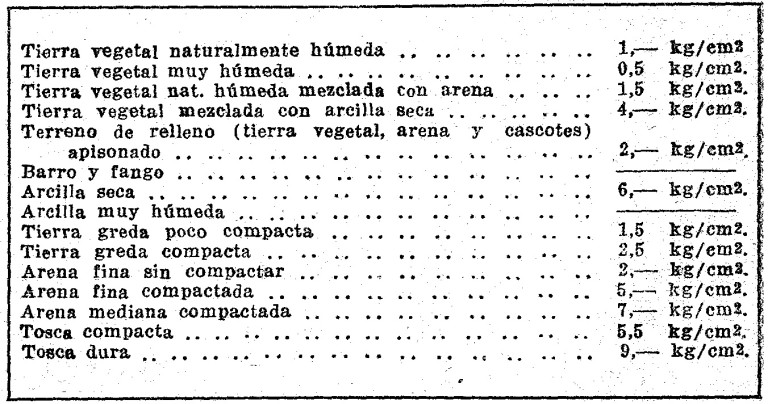

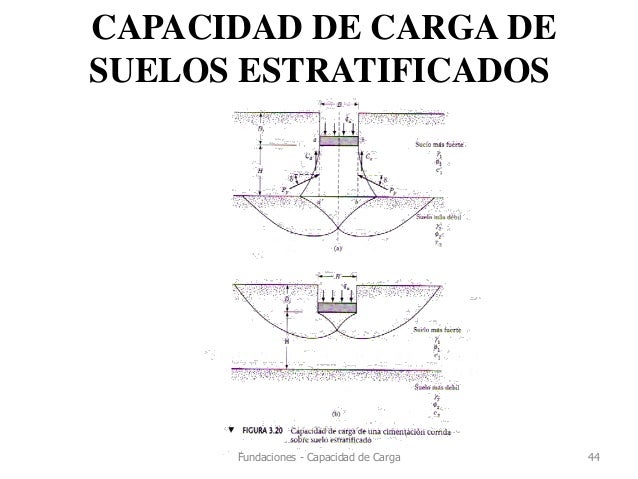

La capacidad de carga en suelos es un tema fundamental en la ingeniería civil. Determina la máxima presión que un suelo puede soportar sin fallar. Para calcularla, a menudo usamos tablas y fórmulas. Aquí te explico cómo usar esas tablas paso a paso.
Paso 1: Identificar el Tipo de Suelo
Primero, necesitamos saber qué tipo de suelo tenemos. Esto es crucial. Los suelos se clasifican en diferentes categorías, como arcilla, arena, limo, o una combinación de estos (suelo mixto). Esta clasificación se obtiene mediante pruebas de laboratorio o inspección visual y tacto en el campo.
Por ejemplo, si tomamos una muestra y al intentar moldearla con las manos se mantiene unida, podría ser arcilla. Si se desmorona fácilmente, es más probable que sea arena. La descripción detallada del suelo es esencial para usar las tablas de capacidad de carga correctamente.
Must Read
Paso 2: Determinar las Propiedades del Suelo
Una vez que identificamos el tipo de suelo, necesitamos conocer sus propiedades específicas. Las propiedades más importantes son el peso unitario (γ), la cohesión (c) y el ángulo de fricción interna (φ). Estos valores generalmente se obtienen mediante pruebas de laboratorio como el ensayo de corte directo o el ensayo triaxial.
El peso unitario es el peso del suelo por unidad de volumen. La cohesión es la fuerza que mantiene unidas las partículas del suelo, especialmente importante en arcillas. El ángulo de fricción interna representa la resistencia al deslizamiento entre las partículas del suelo. Obtener estos parámetros con precisión es vital para un cálculo correcto de la capacidad de carga.
Paso 3: Seleccionar la Tabla de Capacidad de Carga Apropiada
Existen diversas tablas de capacidad de carga. La tabla que elijamos dependerá de varios factores, como el tipo de suelo y el tipo de cimentación (superficial o profunda). Algunas tablas son para suelos cohesivos (arcillas), otras para suelos friccionantes (arenas), y algunas para suelos mixtos. Además, hay tablas específicas para zapatas, losas o pilotes.
Por ejemplo, si estás diseñando una zapata corrida sobre un suelo arenoso, buscarás una tabla que sea específicamente para zapatas corridas sobre arenas. Asegúrate de que la tabla sea consistente con las unidades que estás utilizando (e.g., kN/m², psi, etc.). Usar la tabla incorrecta llevará a resultados incorrectos.
Paso 4: Identificar los Factores de Capacidad de Carga

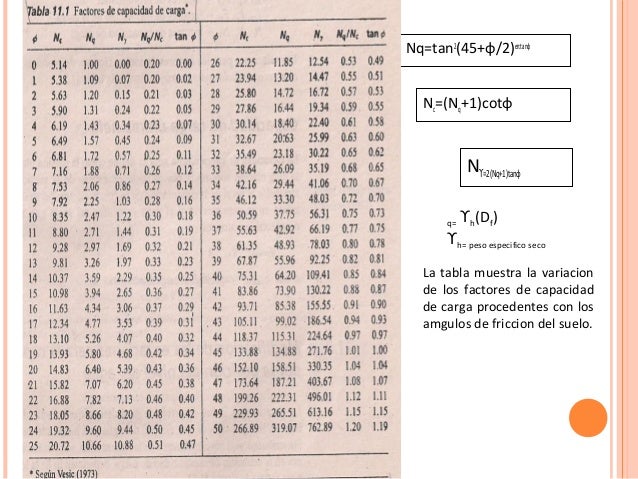

Muchas tablas de capacidad de carga incluyen factores de capacidad de carga, como Nc, Nq, y Nγ. Estos factores son adimensionales y dependen del ángulo de fricción interna (φ) del suelo. La tabla te proporcionará valores de Nc, Nq, y Nγ correspondientes al valor de φ que obtuviste en el Paso 2.
Busca en la tabla el valor de φ más cercano al valor que determinaste. Luego, lee los valores correspondientes de Nc, Nq, y Nγ. Estos factores reflejan cómo la cohesión, la sobrecarga y el peso del suelo contribuyen a la resistencia total del suelo.
Paso 5: Aplicar la Fórmula de Capacidad de Carga
Una vez que tienes los factores de capacidad de carga, puedes usar la fórmula de capacidad de carga. Una fórmula común es la de Terzaghi:
qu = c * Nc + q * Nq + 0.5 * γ * B * Nγ
Donde:
- qu es la capacidad de carga última.
- c es la cohesión del suelo.
- q es la sobrecarga (presión ejercida por el suelo adyacente).
- γ es el peso unitario del suelo.
- B es el ancho de la cimentación.
- Nc, Nq, y Nγ son los factores de capacidad de carga.
Sustituye los valores que obtuviste en los pasos anteriores en esta fórmula. Asegúrate de usar las unidades correctas para cada parámetro. El resultado te dará la capacidad de carga última del suelo.
Paso 6: Aplicar un Factor de Seguridad
La capacidad de carga última (qu) es el valor máximo que el suelo puede soportar antes de fallar. Para el diseño de cimentaciones, es necesario aplicar un factor de seguridad (FS) para obtener la capacidad de carga admisible (qa).
qa = qu / FS
El valor del factor de seguridad generalmente varía entre 2 y 3, dependiendo de la importancia de la estructura, la variabilidad del suelo y el nivel de incertidumbre en los parámetros del suelo. Un factor de seguridad más alto implica un diseño más conservador. La capacidad de carga admisible es el valor que usarás para diseñar tu cimentación. Si la presión impuesta por la estructura es menor que la capacidad de carga admisible, la cimentación será segura.
