Calcular las protecciones eléctricas para un aire acondicionado es crucial para garantizar la seguridad y el buen funcionamiento del equipo y de la instalación eléctrica. Una protección inadecuada puede llevar a sobrecargas, cortocircuitos y, en casos extremos, incendios.
Entendiendo los Conceptos Básicos
Primero, definamos algunos términos importantes. La corriente nominal (In) es la corriente que el aire acondicionado consume en condiciones normales de funcionamiento. El poder de corte (Icu) es la corriente máxima que un interruptor automático puede interrumpir de forma segura durante un cortocircuito. La corriente de arranque (Ip) es la corriente que consume el aire acondicionado al encenderse, que es significativamente mayor que la corriente nominal.
Además, es fundamental conocer la diferencia entre un interruptor automático (breaker) y un fusible. Ambos protegen el circuito, pero el interruptor automático puede restablecerse después de una sobrecarga, mientras que el fusible debe reemplazarse.
Must Read

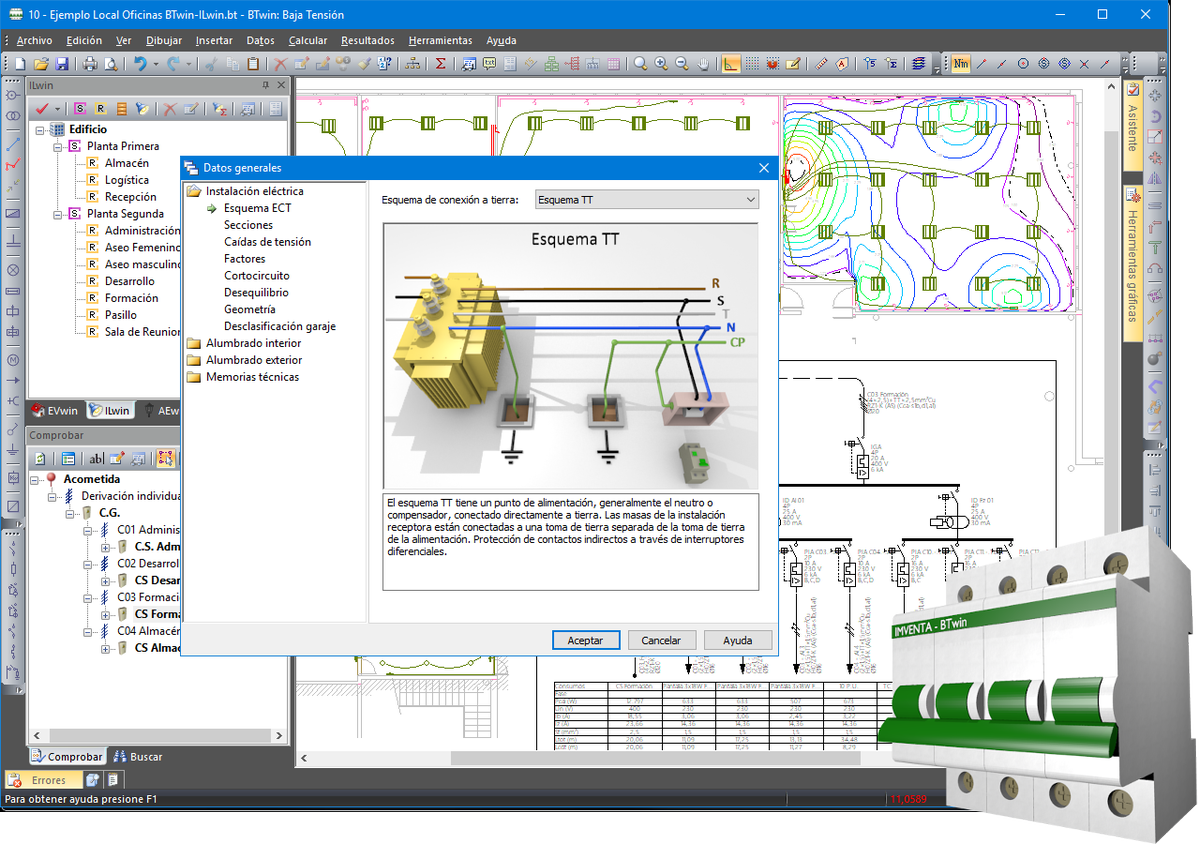

Pasos para el Cálculo de las Protecciones
El cálculo de las protecciones se realiza en varios pasos. Primero, se debe determinar la corriente nominal del aire acondicionado. Esta información se encuentra en la placa de características del equipo.
Segundo, se debe seleccionar el calibre del cable. El calibre del cable debe ser adecuado para soportar la corriente nominal del aire acondicionado, con un margen de seguridad. Consultar las tablas de capacidad de conducción de corriente de los cables según la normativa local (ej. RETIE en Colombia o NOM en México) es esencial.
Tercero, se calcula la corriente de protección del interruptor automático. La corriente del interruptor automático debe ser mayor que la corriente nominal del aire acondicionado, pero menor que la capacidad de corriente del cable. Una regla general es seleccionar un interruptor automático con una corriente nominal del 125% de la corriente nominal del aire acondicionado. Por ejemplo, si la corriente nominal del aire acondicionado es de 10A, el interruptor automático debería ser de 12.5A (se redondeará al valor estándar superior, 15A en este caso).
Cuarto, se verifica el poder de corte del interruptor automático. El poder de corte del interruptor automático debe ser mayor que la corriente de cortocircuito probable en el punto de instalación. Esta corriente de cortocircuito se calcula teniendo en cuenta la impedancia de la red eléctrica desde el transformador hasta el punto de conexión del aire acondicionado.
Ejemplo Práctico
Supongamos que tenemos un aire acondicionado con una corriente nominal de 8A. Calculamos la corriente del interruptor automático: 8A * 1.25 = 10A. Seleccionaríamos un interruptor automático de 10A. Luego, verificamos que el cable seleccionado pueda soportar al menos 10A de forma segura. Si la instalación usa cable THHN calibre 14 AWG, este es adecuado para 15A, cumpliendo el requisito.
Además, debemos verificar el poder de corte. Supongamos que la corriente de cortocircuito calculada es de 2kA. Debemos seleccionar un interruptor automático con un poder de corte de al menos 2kA. Los interruptores automáticos comunes tienen un poder de corte de 3kA o 6kA, por lo que un interruptor automático estándar sería suficiente.

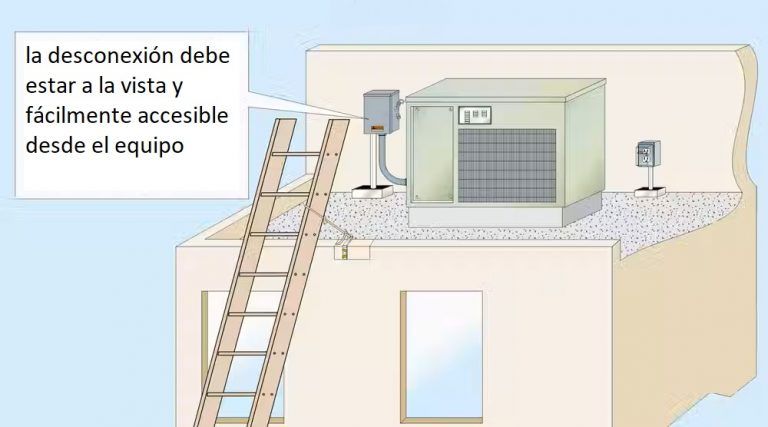

Consideraciones Adicionales
La protección contra sobretensiones es también importante. Un protector contra sobretensiones (supresor de picos) protege el aire acondicionado de daños causados por picos de tensión transitorios, como los causados por rayos o problemas en la red eléctrica.
Es fundamental que las instalaciones eléctricas sean realizadas por personal calificado. Un electricista certificado puede garantizar que la instalación cumpla con las normativas locales y que las protecciones sean las adecuadas para el aire acondicionado y la instalación eléctrica.
Siempre consulte las especificaciones del fabricante del aire acondicionado. Algunos fabricantes pueden tener recomendaciones específicas para las protecciones eléctricas. Ignorar estas recomendaciones puede invalidar la garantía del equipo.
Recuerde que este artículo ofrece una guía general. Las regulaciones y prácticas pueden variar según el país y la región. La consulta a un profesional es indispensable para una instalación segura y conforme a las normas.
