Calculo De Potencia Activa Reactiva Y Aparente Trifasica

Comencemos a abordar el cálculo de la potencia trifásica. Lo haremos paso a paso. Consideraremos potencia activa, reactiva y aparente.

Comprender el Problema

Primero, identifiquemos qué se nos pide calcular. ¿Debemos hallar la potencia activa (P), la potencia reactiva (Q), la potencia aparente (S), o todas ellas? ¿Conocemos el tipo de conexión (estrella o delta)? Es crucial entender el tipo de carga y si es balanceada o no balanceada. Una carga desbalanceada requiere un tratamiento diferente a una balanceada.

Analicemos las unidades. La potencia activa se mide en vatios (W). La potencia reactiva en voltiamperios reactivos (VAR). La potencia aparente en voltiamperios (VA). Esto ayuda a verificar que los resultados sean lógicos.

Verifica que comprendes las fórmulas básicas. Recuerda que la potencia aparente es la magnitud vectorial de las potencias activa y reactiva. Esto implica trigonometría básica.

Recopilar Información Relevante

Reunamos todos los datos disponibles. ¿Tenemos el voltaje de línea o de fase? ¿Conocemos la corriente de línea o de fase? ¿Nos han dado el factor de potencia (cos φ)? Si se trata de una carga desbalanceada, necesitaremos los voltajes y corrientes de cada fase individualmente. Anota estos datos de forma clara.

Identifiquemos el tipo de conexión. En una conexión en estrella (Y), la corriente de línea es igual a la corriente de fase, pero el voltaje de línea es √3 veces el voltaje de fase. En una conexión en delta (Δ), el voltaje de línea es igual al voltaje de fase, pero la corriente de línea es √3 veces la corriente de fase. Conocer esto es fundamental.

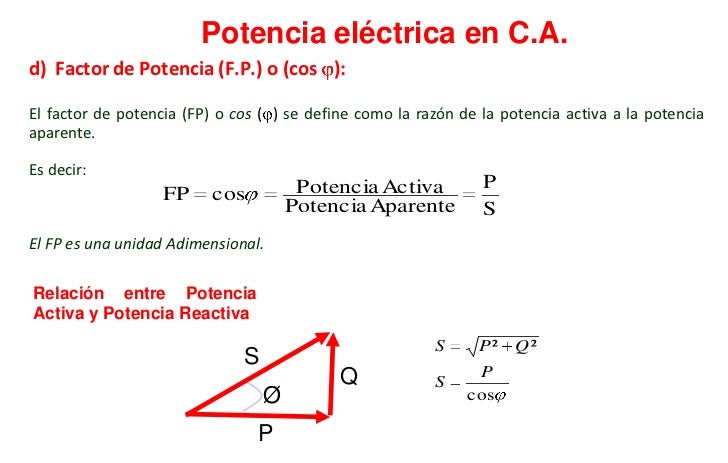

El factor de potencia (cos φ) es la relación entre la potencia activa y la potencia aparente. A veces se da explícitamente, otras veces necesitamos calcularlo a partir del ángulo de fase entre el voltaje y la corriente.

Desarrollar Posibles Soluciones

Para una carga balanceada, podemos usar fórmulas simplificadas. La potencia activa (P) se calcula como P = √3 * V_L * I_L * cos φ, donde V_L es el voltaje de línea, I_L es la corriente de línea y cos φ es el factor de potencia. La potencia reactiva (Q) se calcula como Q = √3 * V_L * I_L * sin φ. La potencia aparente (S) es S = √3 * V_L * I_L.

Para una carga desbalanceada, debemos calcular la potencia de cada fase individualmente y luego sumarlas. Calcula P_fase = V_fase * I_fase * cos φ para cada fase. Luego, P_total = P_fase1 + P_fase2 + P_fase3. Repite el proceso para la potencia reactiva y la potencia aparente.

Considera el uso de números complejos para representar voltaje y corriente. Esto facilita el cálculo de la potencia aparente, ya que S = V * I, donde I es el conjugado complejo de la corriente. Luego, la parte real de S es la potencia activa y la parte imaginaria es la potencia reactiva.

Verificar la Respuesta

Comprueba las unidades de tus resultados. ¿La potencia activa está en vatios (W)? ¿La potencia reactiva está en voltiamperios reactivos (VAR)? ¿La potencia aparente está en voltiamperios (VA)? Asegúrate que sean coherentes.

Verifica que la potencia aparente sea mayor o igual que la potencia activa y la potencia reactiva. Recuerda que S = √(P² + Q²). S nunca puede ser menor que P o Q.

Si tienes un software de simulación, como MATLAB o Simulink, úsalo para verificar tus resultados. Introduce los datos del problema y compara los resultados simulados con tus cálculos manuales.
