Calculo De Perdidas En Tuberias Primarias Y Secundarias

El cálculo de pérdidas en tuberías primarias y secundarias es crucial para diseñar sistemas eficientes de transporte de fluidos, ya sean agua, aceite, o cualquier otro líquido. Estas pérdidas representan la energía que el fluido pierde al fluir a través de la tubería, manifestándose como una caída de presión. Ignorarlas puede llevar a sistemas ineficientes, bombeo excesivo y costes operativos inflados. Aplicaciones incluyen el diseño de sistemas de riego, redes de distribución de agua potable, y sistemas de refrigeración industrial.

Pérdidas Primarias: Fricción

Las pérdidas primarias, también llamadas pérdidas mayores, son causadas principalmente por la fricción del fluido contra las paredes de la tubería. El cálculo se realiza utilizando la ecuación de Darcy-Weisbach:

• ΔP = f * (L/D) * (ρ * v²/2)

Donde:

• ΔP = Pérdida de presión (Pa)

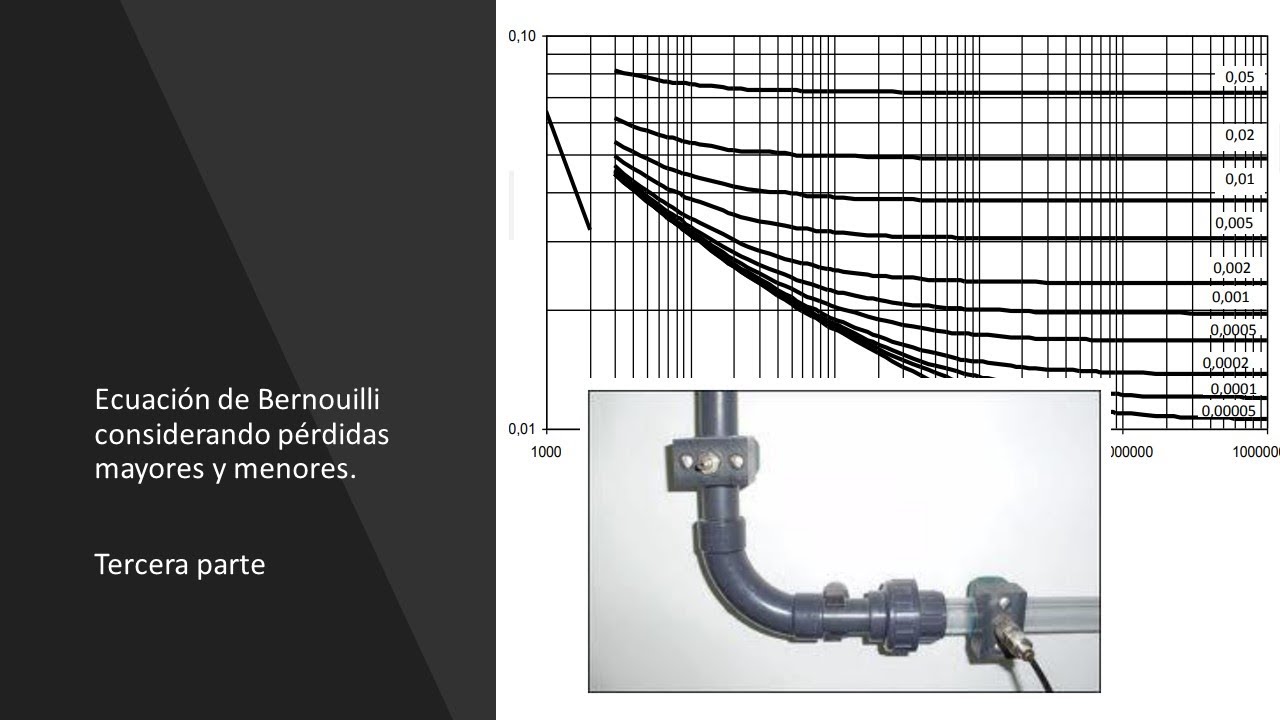

• f = Factor de fricción de Darcy (adimensional, se determina con el diagrama de Moody o ecuaciones como la de Colebrook-White). Este valor depende del número de Reynolds (Re) y la rugosidad relativa de la tubería.
• L = Longitud de la tubería (m)
• D = Diámetro interior de la tubería (m)
• ρ = Densidad del fluido (kg/m³)
• v = Velocidad promedio del fluido (m/s)

Ejemplo: Si una tubería de 100m de largo y 0.1m de diámetro transporta agua (ρ=1000 kg/m³) a 2 m/s, y el factor de fricción (f) es 0.02, la pérdida de presión es ΔP = 0.02 * (100/0.1) * (1000 * 2²/2) = 40000 Pa.

Pérdidas Secundarias: Accesorios

Las pérdidas secundarias, o pérdidas menores, se deben a accesorios como codos, válvulas, tees, y cambios de diámetro. Se calculan con:

• ΔP = K * (ρ * v²/2)

Donde:

• ΔP = Pérdida de presión (Pa)
• K = Coeficiente de pérdida del accesorio (adimensional, se encuentra en tablas según el tipo de accesorio).
• ρ = Densidad del fluido (kg/m³)
• v = Velocidad promedio del fluido (m/s)

Ejemplo: Un codo de 90° tiene un K de 0.75. Usando los mismos datos de velocidad y densidad que antes, la pérdida de presión en el codo es ΔP = 0.75 * (1000 * 2²/2) = 1500 Pa.

Para obtener la pérdida total, se suman las pérdidas primarias y secundarias. Recuerda buscar los coeficientes de fricción y de pérdida adecuados para cada situación.
