Primero, identifique el tipo de oreja de izaje que se necesita. ¿Es una oreja de izaje soldada, atornillada o una oreja de izaje reutilizable? Este paso es crucial. Determina el método de cálculo.

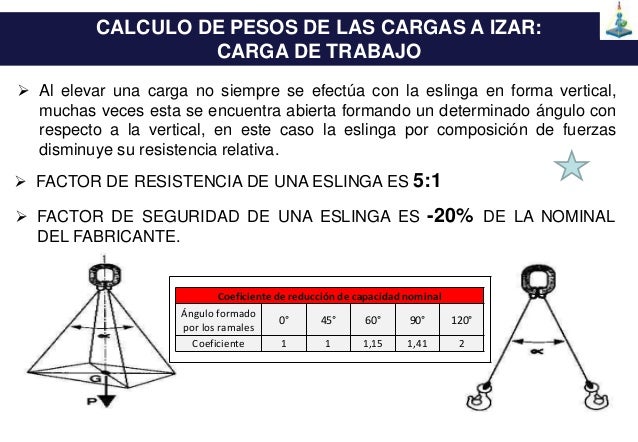

Luego, recopile datos. Necesita conocer la carga máxima de trabajo (CMT o WLL) requerida. También la geometría del objeto que se levantará es importante. El ángulo de las eslingas influye en la carga sobre la oreja.

Análisis de Carga

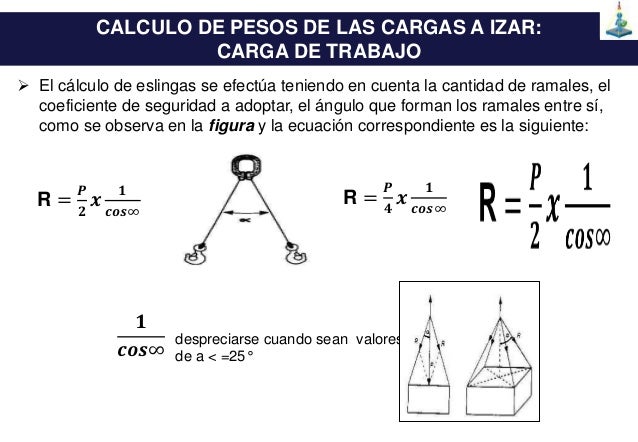

Ahora, calcule las fuerzas. Determine la fuerza que actuará sobre cada oreja. Considere el peso total del objeto y la distribución de la carga. Las eslingas en ángulo aumentan la fuerza. Revise los diagramas de cuerpo libre para visualizar mejor.

Analice las posibles fallas. Considere el punto de falla más probable en la oreja de izaje. Estos puntos son donde la concentración de tensiones es máxima. La soldadura, los orificios para pernos o las curvas agudas son ejemplos.

Selección de Materiales

Seleccione el material adecuado. El acero es un material común. Debe cumplir con las especificaciones de resistencia requeridas. Considere la norma aplicable (ejemplo: ASTM A36). La selección del material afecta directamente la seguridad.

Verifique las propiedades del material. Asegúrese de que el material tenga la resistencia a la tracción y el límite elástico adecuados. Consulte las hojas de datos del fabricante. Esta información es crucial para los cálculos.

Cálculo de Tensiones

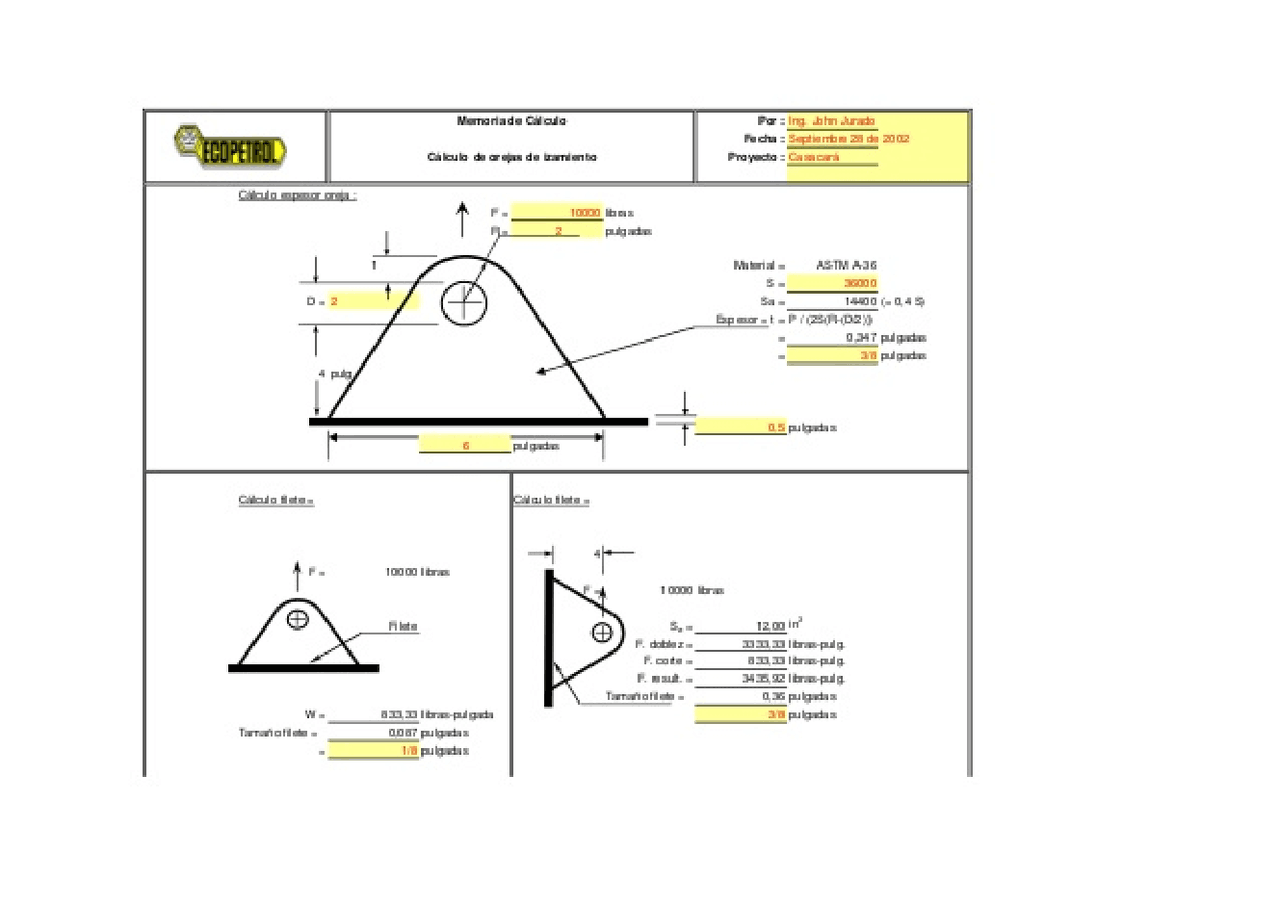

Calcule las tensiones. Utilice las fórmulas apropiadas para calcular la tensión en diferentes puntos de la oreja. La tensión de tracción, la tensión de corte y la tensión de flexión son importantes. Estas tensiones deben estar dentro de los límites permitidos.

Determine el factor de seguridad. Aplique un factor de seguridad adecuado. Este factor tiene en cuenta las incertidumbres y las posibles sobrecargas. Un factor de seguridad típico es 3 o 5, pero puede variar según la norma.

Compare las tensiones calculadas con las tensiones admisibles. La tensión calculada debe ser menor que la tensión admisible. La tensión admisible se obtiene dividiendo la resistencia del material por el factor de seguridad. Si la tensión calculada es mayor, debe rediseñar la oreja.

Análisis de elementos finitos (FEA)

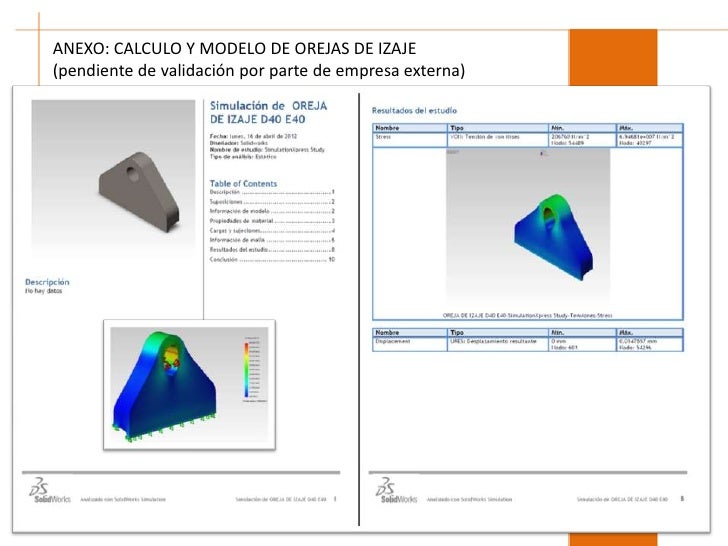

Considere el análisis FEA. Si la geometría es compleja, use software FEA. El FEA simula la distribución de tensiones con mayor precisión. Esto ayuda a identificar puntos críticos.

Valide los resultados de FEA. Compare los resultados de FEA con los cálculos manuales. Asegúrese de que los resultados sean coherentes. Si hay discrepancias, revise el modelo FEA y los cálculos manuales.

Consideraciones de Soldadura

Especifique los requisitos de soldadura. Si la oreja de izaje está soldada, especifique el tipo de soldadura, el tamaño y el procedimiento. La calidad de la soldadura es fundamental para la seguridad. Un soldador certificado es esencial.

Inspeccione las soldaduras. Realice una inspección visual de las soldaduras. Busque defectos como grietas, porosidad o falta de fusión. También puede requerir pruebas no destructivas (END).

Documentación

Documente todos los cálculos. Cree un informe detallado que incluya todos los cálculos, los supuestos y los resultados. Este informe debe incluir dibujos de la oreja de izaje. La documentación es crucial para la trazabilidad y la seguridad.

Revise la norma aplicable. Asegúrese de que el diseño cumpla con todas las normas y regulaciones aplicables. Las normas pueden variar según el país y la industria.

Finalmente, realice una prueba de carga. Si es posible, realice una prueba de carga en la oreja de izaje. Esto valida el diseño y garantiza la seguridad. Documente los resultados de la prueba.
