Calcular la caída de presión en tuberías de aire comprimido puede parecer complejo.
Pero se puede dividir en pasos más pequeños y manejables.
Aquí te guiaré a través de un método organizado para resolver este problema.
Must Read
Paso 1: Recopilar Datos Necesarios
El primer paso es reunir toda la información relevante.
Necesitas conocer el caudal de aire, Q, que fluye por la tubería. Este se suele expresar en metros cúbicos por minuto (m³/min) o pies cúbicos por minuto (CFM).
También necesitas la longitud de la tubería, L, y su diámetro interno, D.
La rugosidad de la tubería, ε, es crucial, ya que afecta la fricción.
La presión de entrada, P₁, y la temperatura del aire, T, también son importantes.
Paso 2: Determinar el Régimen de Flujo
El régimen de flujo puede ser laminar o turbulento.
Para determinarlo, calcula el número de Reynolds, Re.
La fórmula es: Re = (ρ * V * D) / μ, donde ρ es la densidad del aire, V es la velocidad del aire y μ es la viscosidad dinámica del aire.
La densidad del aire se calcula como: ρ = P / (R * T), donde P es la presión absoluta, R es la constante específica del aire (287 J/kg·K) y T es la temperatura absoluta en Kelvin.
La velocidad del aire se calcula como: V = Q / A, donde Q es el caudal y A es el área de la sección transversal de la tubería (A = π * (D/2)²).
Si Re es menor a 2300, el flujo es laminar. Si es mayor a 4000, el flujo es turbulento.
Entre 2300 y 4000, el flujo es transicional y más difícil de modelar.
Paso 3: Calcular el Factor de Fricción
El factor de fricción, f, depende del régimen de flujo.

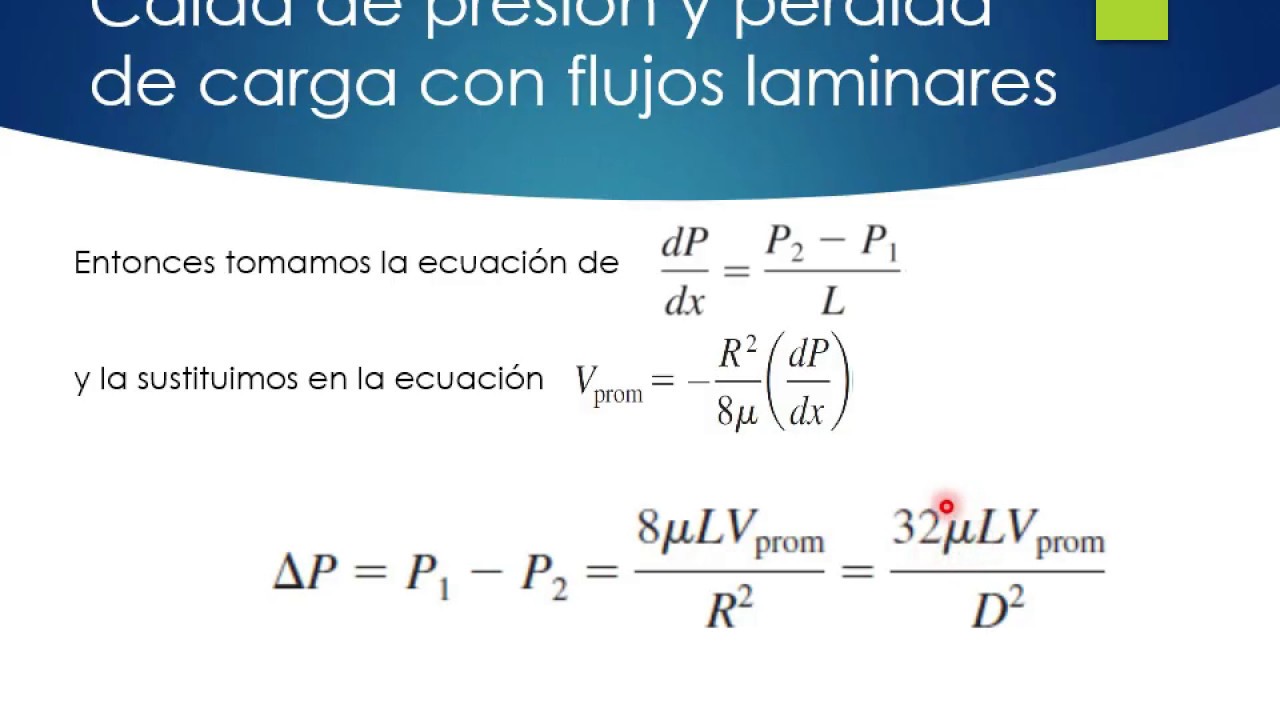

Para flujo laminar (Re < 2300): f = 64 / Re.
Para flujo turbulento (Re > 4000), se puede usar la ecuación de Colebrook-White:
1 / √f = -2 * log₁₀( (ε / (3.7 * D)) + (2.51 / (Re * √f)) ).
Esta ecuación es implícita y requiere un método iterativo para resolver f.
Una aproximación es utilizar el diagrama de Moody o una calculadora online.

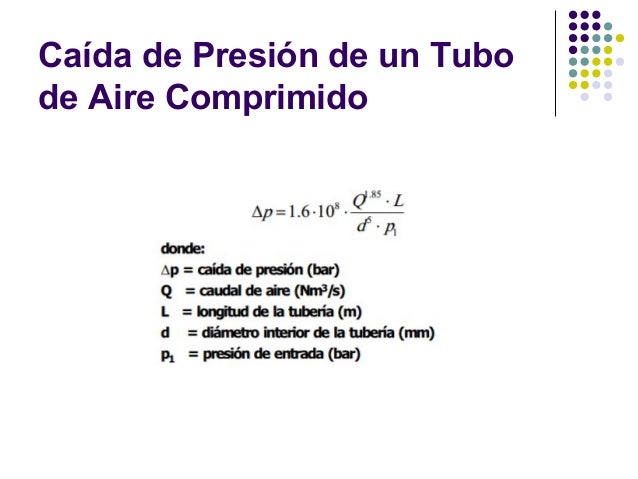

Paso 4: Calcular la Caída de Presión
Ahora que tienes el factor de fricción, puedes calcular la caída de presión, ΔP.
La fórmula general es: ΔP = f * (L / D) * (ρ * V² / 2).
Esta fórmula te dará la caída de presión en Pascales (Pa) o libras por pulgada cuadrada (PSI), dependiendo de las unidades que uses para la densidad y la velocidad.
Paso 5: Consideraciones Adicionales
Recuerda considerar las pérdidas de presión locales.
Estas pérdidas ocurren en codos, válvulas, reducciones y expansiones.
Cada accesorio tiene un coeficiente de pérdida K asociado.
La caída de presión debido a accesorios es: ΔP_accesorio = K * (ρ * V² / 2).
Suma todas las caídas de presión locales a la caída de presión en la tubería para obtener la caída de presión total.
Finalmente, verifica tus resultados usando una calculadora de caída de presión de aire comprimido.
