Analizar y resolver la caída de tensión de un diodo requiere una comprensión clara de su comportamiento. Comencemos paso a paso. Vamos a desglosar el proceso para que sea accesible.
Paso 1: Identificación del Problema y Suposiciones
Primero, identifiquemos claramente el problema. ¿Qué queremos saber exactamente sobre la caída de tensión del diodo? Es crucial definir las condiciones operativas.
Debemos asumir ciertas cosas. La temperatura ambiente es un factor. También asumimos que conocemos el tipo de diodo. Estas suposiciones simplifican el análisis.
Must Read
Considera si el diodo está en polarización directa o inversa. Esta polarización afectará dramáticamente la caída de tensión. Entender esta diferencia es crucial.
Paso 2: Selección del Modelo del Diodo
Existen varios modelos de diodos. Cada uno ofrece una precisión diferente. Elige el modelo apropiado para tu nivel de precisión requerido.
El modelo ideal es el más simple. Asume una caída de tensión de 0V cuando está polarizado directamente. Ignora la caída de tensión en inversa.
El modelo de caída constante es más realista. Considera una caída de tensión fija (típicamente 0.7V para diodos de silicio) cuando está polarizado directamente. Aún ignora la caída en inversa.
El modelo exponencial es el más preciso. Utiliza la ecuación del diodo de Shockley. Este modelo requiere más cálculos, pero ofrece mayor exactitud.
Paso 3: Aplicación del Modelo y Cálculos
Una vez que hayas elegido un modelo, aplícalo al circuito. Esto implica realizar cálculos basados en el modelo seleccionado.
Para el modelo ideal, si el diodo está en directa, la caída de tensión es 0V. Si está en inversa, el diodo se considera un circuito abierto.
Con el modelo de caída constante, la caída en directa es típicamente 0.7V. La caída en inversa es despreciable, similar al modelo ideal.
El modelo exponencial requiere la ecuación del diodo de Shockley: I = Is * (exp(Vd / (nVt)) - 1). Aquí, I es la corriente, Is es la corriente de saturación inversa, Vd es la caída de tensión del diodo, n es el factor de idealidad y Vt es el voltaje térmico.
Resuelve la ecuación para Vd (caída de tensión). Puede ser necesario un método iterativo para encontrar la solución. Considera usar software de simulación.
Paso 4: Evaluación y Verificación
Después de calcular la caída de tensión, evalúa tus resultados. ¿Tienen sentido en el contexto del circuito?
Verifica tus suposiciones iniciales. ¿Eran razonables? Si no, ajusta tus suposiciones y repite el proceso.
Compara tus resultados con simulaciones. Simuladores como LTspice pueden validar tus cálculos teóricos. Esta comparación es crucial para la confianza.
Paso 5: Consideraciones Adicionales
La temperatura afecta la caída de tensión del diodo. La caída de tensión disminuye al aumentar la temperatura. Ten en cuenta este factor en aplicaciones críticas.

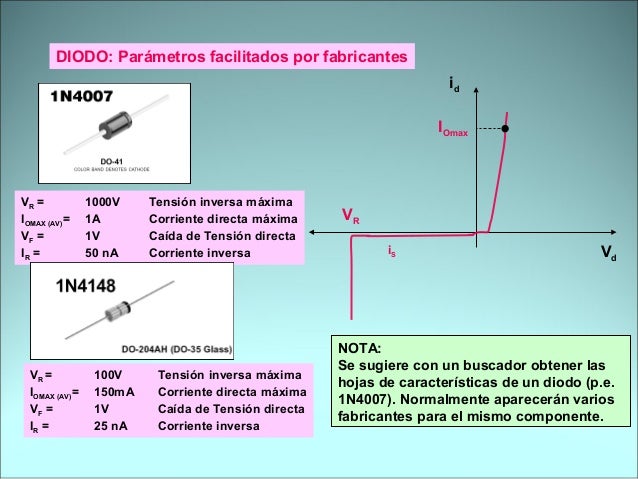

Los diodos Schottky tienen una caída de tensión directa menor (típicamente 0.2-0.4V). Utiliza el valor correcto para cada tipo de diodo. No todos los diodos son iguales.
La frecuencia también puede ser un factor. A altas frecuencias, la capacitancia del diodo puede afectar su comportamiento. Este efecto es más notable en diodos de conmutación rápida.
Recuerda que este análisis es una aproximación. El comportamiento real del diodo puede diferir ligeramente. La práctica y la experiencia mejoran la precisión.
