La barrera de potencial de un diodo es una región en la unión PN que se forma debido a la difusión de portadores de carga (electrones y huecos) a través de la unión. Esta difusión crea una zona de deplexión libre de portadores móviles, estableciendo un campo eléctrico interno que se opone al flujo continuo de más portadores.
Una de las características clave de la barrera es su voltaje. Este voltaje, típicamente alrededor de 0.7V para diodos de silicio y 0.3V para diodos de germanio a temperatura ambiente, representa la energía necesaria para que los portadores de carga superen la oposición del campo eléctrico interno. Para que el diodo conduzca, este voltaje debe ser superado.
El ancho de la zona de deplexión también es crucial. Este ancho está directamente relacionado con la concentración de dopantes en los materiales P y N. Mayor concentración de dopantes implica una zona de deplexión más estrecha y, por lo tanto, una menor resistencia a la conducción una vez que se supera la barrera.
Must Read
La barrera de potencial es sensible a la temperatura. A medida que aumenta la temperatura, la energía cinética de los portadores aumenta, lo que reduce la altura efectiva de la barrera. Esto significa que se requiere menos voltaje externo para superar la barrera y permitir la conducción.

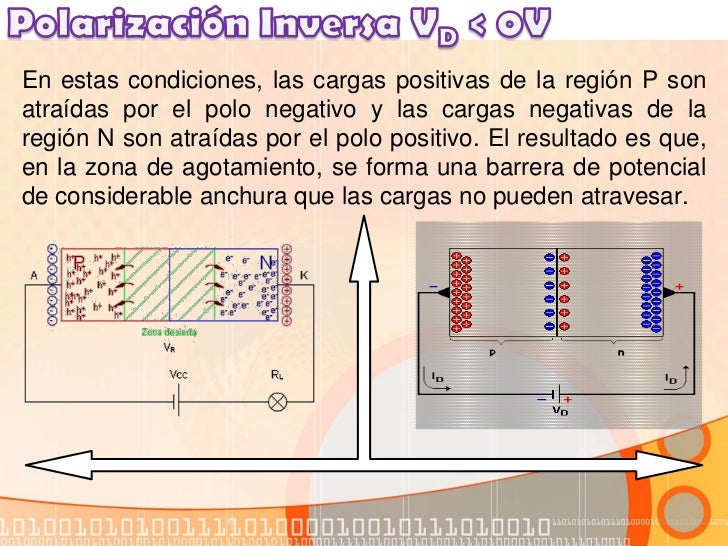

Polarización directa y polarización inversa son conceptos fundamentales relacionados. Cuando se aplica una tensión positiva (polarización directa) al lado P con respecto al lado N, el campo eléctrico externo se opone al campo interno de la barrera, reduciendo su altura y permitiendo el flujo de corriente. En polarización inversa (tensión negativa al lado P), el campo externo refuerza el campo interno, ensanchando la zona de deplexión y bloqueando el flujo de corriente (hasta el voltaje de ruptura).
Ejemplo 1: Un diodo de silicio requiere aproximadamente 0.7V para empezar a conducir significativamente. Aplicar 0.5V no será suficiente para superar la barrera.
Ejemplo 2: En un circuito con un diodo polarizado inversamente y una fuente de alimentación de 5V, el diodo bloqueará la corriente siempre que el voltaje inverso no exceda su voltaje de ruptura.
En la práctica, la barrera de potencial es esencial para la función de rectificación de un diodo. Permite que la corriente fluya en una sola dirección, lo cual es fundamental en fuentes de alimentación, circuitos de protección y muchos otros dispositivos electrónicos.
