Vamos a explorar qué es la "Capa de Valencia". Es un concepto importante en la física de semiconductores. Se relaciona directamente con el comportamiento de los materiales semiconductores. Estos materiales son cruciales en la electrónica moderna.
¿Qué es la Capa de Valencia?

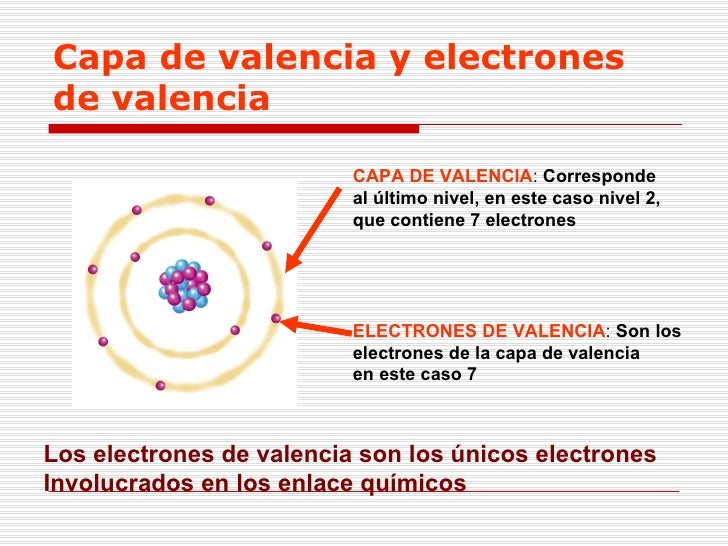

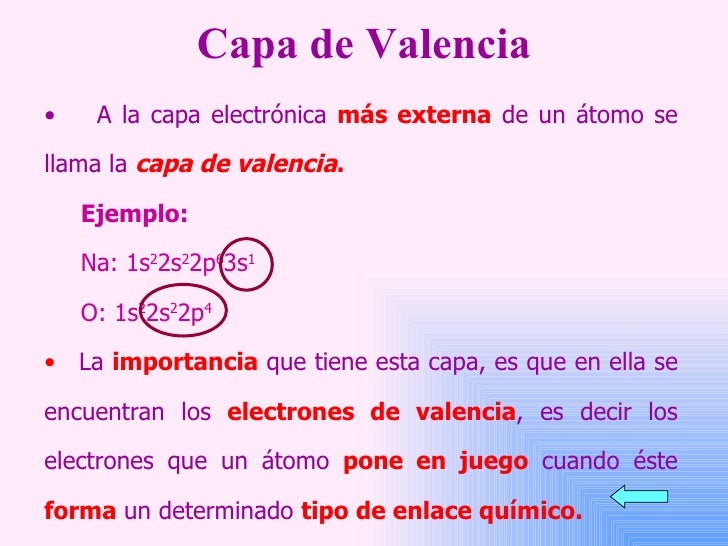

La capa de valencia se refiere a la capa electrónica más externa de un átomo. Esta capa contiene los electrones de valencia. Estos electrones son los que participan en la formación de enlaces químicos. Son responsables de las propiedades químicas y eléctricas de un material.
Imagina un átomo como un sistema solar. El núcleo es el sol. Los electrones orbitan alrededor del núcleo en diferentes niveles de energía, como planetas. La capa de valencia es el planeta más alejado del sol, la última capa con electrones.
Must Read
El número de electrones en la capa de valencia determina la valencia del átomo. La valencia indica cuántos enlaces puede formar un átomo con otros átomos. Por ejemplo, el silicio tiene cuatro electrones en su capa de valencia, por lo que tiene una valencia de cuatro.
Importancia en Semiconductores
Los semiconductores, como el silicio y el germanio, tienen una estructura electrónica particular. Su capa de valencia tiene cuatro electrones. Esto les permite formar enlaces covalentes con otros átomos. Estos enlaces crean una estructura cristalina estable.
En un cristal de silicio puro, todos los átomos están unidos por enlaces covalentes. A temperaturas bajas, hay pocos electrones libres para conducir electricidad. Sin embargo, a temperaturas más altas, algunos electrones ganan suficiente energía para romper los enlaces. Estos electrones se convierten en portadores de carga y permiten la conducción eléctrica. Esta es la base del comportamiento semiconductor.
La capa de valencia juega un papel crucial en el proceso de dopaje. El dopaje es la adición de impurezas a un semiconductor para modificar su conductividad. Las impurezas pueden ser de dos tipos: donantes y aceptores.
Los donantes tienen más electrones en su capa de valencia que el semiconductor base. Por ejemplo, el fósforo (cinco electrones de valencia) se utiliza para dopar el silicio. El fósforo dona un electrón adicional al cristal de silicio, aumentando la conductividad. Esto crea un semiconductor de tipo n (negativo).
Los aceptores tienen menos electrones en su capa de valencia que el semiconductor base. Por ejemplo, el boro (tres electrones de valencia) se utiliza para dopar el silicio. El boro crea un "hueco" o falta de electrón en el cristal de silicio. Los huecos actúan como portadores de carga positivos, aumentando la conductividad. Esto crea un semiconductor de tipo p (positivo).
Ejemplos Prácticos
La comprensión de la capa de valencia es fundamental en el diseño de dispositivos electrónicos. Los transistores, los diodos y los circuitos integrados se basan en el control preciso de la conductividad de los semiconductores. Esto se logra mediante el dopaje y la manipulación de la estructura electrónica de los materiales.
Por ejemplo, en un diodo PN, se unen un semiconductor de tipo p y un semiconductor de tipo n. La unión PN crea una barrera de potencial que permite que la corriente fluya en una sola dirección. Este comportamiento es esencial para la rectificación de la corriente alterna.
Los transistores, como los MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor), utilizan un campo eléctrico para controlar el flujo de corriente entre dos terminales. El funcionamiento de los MOSFET se basa en la modulación de la concentración de portadores de carga en la capa de inversión, que se forma en la superficie del semiconductor bajo la influencia del campo eléctrico.
En Resumen
La capa de valencia es la capa electrónica más externa de un átomo. Sus electrones determinan las propiedades químicas y eléctricas de un material. En los semiconductores, la capa de valencia es crucial para entender el comportamiento de los materiales. También es importante en el dopaje y el funcionamiento de los dispositivos electrónicos. Comprender este concepto es esencial para cualquier persona que trabaje en el campo de la electrónica y la física de materiales.
